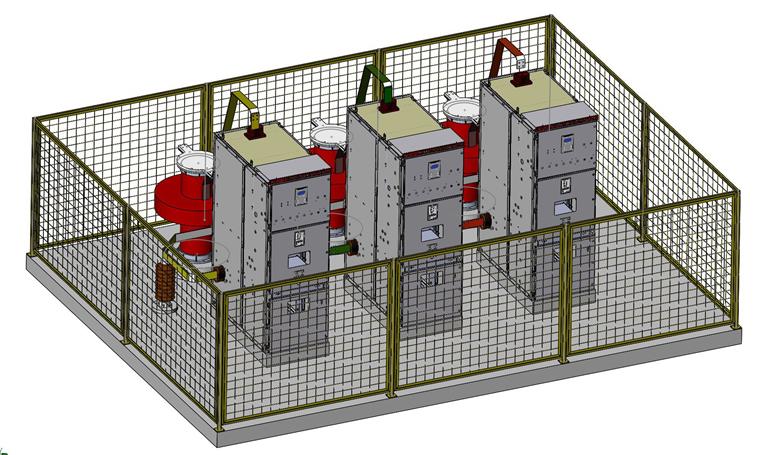

FLS裝置為最佳節能和最經濟有效的限流方案，極大的減少了系統擴建或并網運行所需的投資，廣泛應用安裝于各種（火力、水利、垃圾、風力、光伏等）發電廠、輸電網、變電站、大型工業廠礦（如：鋼鐵、化工、變頻冶煉、水泥廠）等場所。本裝置可替代高阻抗變壓器、普通串聯限流電抗器、爆炸型大容量高速開斷裝置，用戶現有的電抗器亦可與本裝置并聯在系統中使用，在新供用電系統設計及企業系統改造時，可利用本裝置的限流電抗器，當出現短路故障時通過加大系統阻抗，使負荷側斷路器的開斷電流進一步減小，降低造價。 裝置安裝在發電機出口或者廠用高壓側處，短路電流能得到快速抑制，系統內一次設備能得以有效保護。 裝置開斷容量大、限制短路電流幅度深，是發電機出口及廠用分支的理想保護設備，使發電機、變壓器得到快速有效的保護。
概述： 也有采用爆炸式橋體與限流熔斷器組合型投切限流電抗型裝置的方法，不過運行維護依然存在以下問題： ① 爆炸式橋體—限流熔斷器裝置，每次動作后需要停電更換高昂的備品備件，停電時間長，運行成本高，節省電能省下的費用還得追償回去； ② 采用的爆炸橋體腔內裝配的炸藥，其采購、使用、存貯、運輸均受到國家嚴格管控，更換操作危險系數高，不利于電網的推廣應用。 我公司研發的基于快速識別技術與先進渦能致動操作機構的特種換流器—極速零損耗深度限流裝置:DS-FLS（下簡稱FLS裝置)，可有效抑制新建系統或現有系統擴容的短路電流峰值急劇上升，實際流過的短路電流最大值遠低于預期峰值，既解決了短路容量問題，又節省了因需要更換更大開斷能力開關設備的投資。 與其它解決方案比較，極速零損耗深度限流裝置應用在變壓器或發電機出口以及饋線回路中，無論是作為母線連接，還是旁路限流電抗器，具有技術及經濟性優勢。 產品優點： FLS裝置的特點 □ 動作速度快 本裝置最快的能在系統發生短路的10ms內將短路電流開斷。 □ 開斷容量大 本裝置中的VDF特種換流器（下簡稱VDF）既可以實現三相三機構分相控制，利用對觸頭剛分時間的合理判斷，確保各相動作均在臨界過零點開斷，使燃弧時間最短，可大大增加滅弧室的開斷余量，提升短路開斷能力，最大可輕松達到開斷80kA的短路電流有效值，亦可根據系統要求實現三相一機構或三機構同步動作。 □ 寬幅限流電抗器限流效果好 本裝置中寬幅限流電抗器正常運行時，無電流通過，無能損耗，無壓降，不產生漏磁場。只在短路發生時投入工作，電抗值可根據系統需要，將短路電流限制在預期短路電流值的50%以下，從而在發生短路的過程中將短路電流大大降低，變壓器免受巨大的短路電流沖擊，系統內斷路器開斷能力也相應降低。 □ 使用壽命長 FLS裝置其核心部件—VDF，配用我公司研發的專利技術產品—渦能彈射機構的相控智能、同步操作、超快分、合閘型的特種斷路器，VDF比普通彈簧操作機構斷路器的運動部件減少80%，使用簡單高效的傳動機構，機械磨損小，機械壽命及可靠性更高，其分閘時間小于3ms，速度快，采用整體澆注的固封極柱，使真空滅弧室受到可靠保護，避免了機械撞擊、灰塵和潮氣的影響。VDF分閘速度快，真空滅弧室動靜觸頭間分?jǐn)嘌杆伲陔娀〉南纾蓟∑陂g的燃弧量不到普通斷路器的10%，因此開斷容量大大提高，觸頭燒灼小，觸點電壽命呈級數上升，DSXK無短路發生時，處于零損耗，不發熱，無壓降，使用壽命長。 □ 高可靠性能 本裝置核心部件制作工藝與材質均按最高質量要求進行生產，即使在強電磁干擾環境下，仍能可靠運行，VDF采用自主核心軟件控制，自帶診斷系統，避免誤分、誤合、及防跳功能。成套裝置的電子控制器帶有實時自檢功能，各功能信息均能通過發送后臺報警監控，裝置動作分散度小、合閘基本無反彈 ,核心部件傳動機構設計簡單，合閘時間短，合、分閘時間的分散度可以控制在0.2ms以內，采用特種碟形彈簧在合、分閘后半段的輔助做功，并最終將渦流盤帶動的動靜觸頭保持在合、分閘位置，同時也避免了合閘反彈的出現。 工作原理與功能： FLS裝置主要由：特種換流器VDF（下簡稱VDF）、寬幅限流電抗器DSXK（以下簡稱DSXK）、測控單元DSZK（以下簡稱DSZK）、抗飽和專用電流互感器或電子電流傳感器等部件組成。 1 系統正常運行工況時 當系統處于處于常規正常狀態時，F(xiàn)LS裝置的特種換流器VDF處于合閘位置，換流器VDF承載線路工作電流，F(xiàn)LS裝置為零阻抗?fàn)顟B(tài)，表現為零損耗、無壓降、無磁場污染產生。 2 當系統出現短路故障時 測控單元DSZK的測量與控制單元實時檢測系統電流的瞬時值與電流變化率，若且僅當這兩者都達到整定值的情況下，命令換流器VDF立即動作分閘。FLS裝置可在15ms內快速投入寬幅限流電抗器并呈現高阻抗?fàn)顟B(tài)，將短路電流限制在預期值內，確保電路中其它常規斷路器可靠開斷短路故障。 3 短路故障切除后 3.1 如測控單元檢測到系統電流小于預設的返回電流定值時，說明短路故障已排除，立刻命令VDF合閘，并在15ms內旁路DSXK，裝置呈零阻抗?fàn)顟B(tài)，系統即可恢復正常無損耗狀態運行。 3.2 如測控單元檢測到系統電流達不到返回電流定值時，表明系統短路故障沒有排除，此時VDF一直處于分閘狀態，達到2s時間進入自我保護狀態，命令VDF合閘，此功能也作為DS-FLS裝置的誤分之后的自愈保護。 使用環境： 周圍空氣溫度 最高：≤+50℃，且在24小時之內測得的平均值≤35℃ 最低：≥－40℃ 周圍空氣濕度 在24小時之內測得的相對濕度平均值≤95% 在24小時之內測得的水蒸氣壓力平均值≤2.2kPa 月相對濕度平均值≤90% 月水蒸氣壓力平均值≤1.8kPa 地震烈度：8度（水平加速度0.25g,垂直加速度0.105g) 海拔：≤2000m 周圍空氣沒有明顯受到塵埃、煙、腐蝕性或可燃性氣體、蒸汽或鹽霧的污染 超出以上要求之特殊條件用戶可與生產商協商確定。 產品手冊下載： 極速零損耗深度限流裝置 |
