 SY-PQDC直流涌流吸收裝置綜合了串、并聯補償裝置的特點，具有對電壓、電流統一補償?shù)墓δ埽浜诵牟糠譃閮蓚€PWM變流器和一個儲能單元。其中PAPF用于補償整流電路直流側為感性負載電路產生的諧波，其自身表現出電流源的特性，相當于一個諧波電流注入裝置，它跟蹤電流中的諧波分量，產生與諧波電流大小相等、方向相反的補償電流，從而抑制非線性負荷產生的諧波，將電源側電流補償為近似正弦波，同時還可補償無功，調節直流側電容兩端的電壓，為串聯部分提供有功功率及電壓支撐。SAPF電路拓撲結構對偶于PAPF，用于補償容性負載產生的諧波，其自身表現出電壓源的特性，相當于一個諧波電壓注入裝置，在串聯變壓器上產生與畸變電壓大小相等、方向相反的補償電壓來抵消電壓源中的各種畸變分量，從而提高電源側的電能質量。 |
欄目導航
| 主頁 > 公司產品 > |
主頁 > 公司產品 >

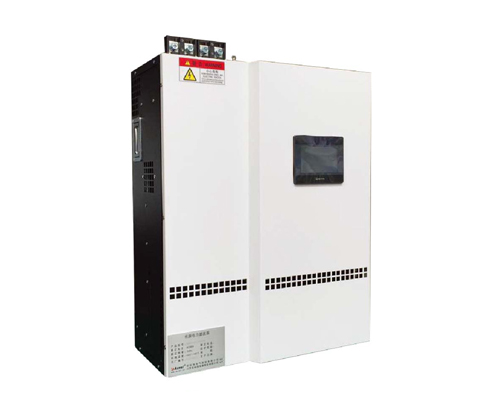

SY-PQDC直流涌流吸收裝置
時間:2020-10-14 17:54來源:未知 作者:admin 點擊:
